本文原想发布在微信公众号和知乎,结果微信打回,知乎直接临时冻结我的帐号。我讨论个电子纸技术你也怕?不止文字要审查,连纸都不让讨论了?

得,正文继续:

首先向大家介绍下本文的形成过程:

先打腹稿,再在手机上用“讯飞语记”这个 app 把主要内容口述一遍,软件会实时把语音转换成文字 。最后把文字拷到电脑上,用大上护眼显示器完成文字的细改并定稿。

常码字的朋友都有体会,哪怕是文字不多的文章,想写好也要花个把小时,如果文字稍多或者素材稍多一点那两三个小时很正常。所以码字也是个体力活呀,最累的除了脑子还有眼睛。而像我说的这种方法可以做到尽量高效和护眼,体验不错。

想更互眼?来得正是时候。今天要给大家介绍的主角是一款堪称另类的高大上护眼显示器:由北京大上公司生产的电子纸显示器。就是下面这位:

也许大家对它不熟悉,但大概率认识它们家族中的前辈:Kindle。kindle 和大上显示器使用的都是电子墨水屏。

先介绍一下像素的概念:几乎所有显示设备(CRT\液晶\OLED\投影仪)以及打印机打印的纸张,都是以像素为基础的,也就是用非常多的细小像素点组成一幅大的完整图像,所以讨论怎么显示图像可以归结到每个像素点怎么显示亮度和颜色。而颜色可以归结为 RGB 三种颜色的不同亮度组合,所以归结到底还是讨论每个像素怎么显示不同的亮度。

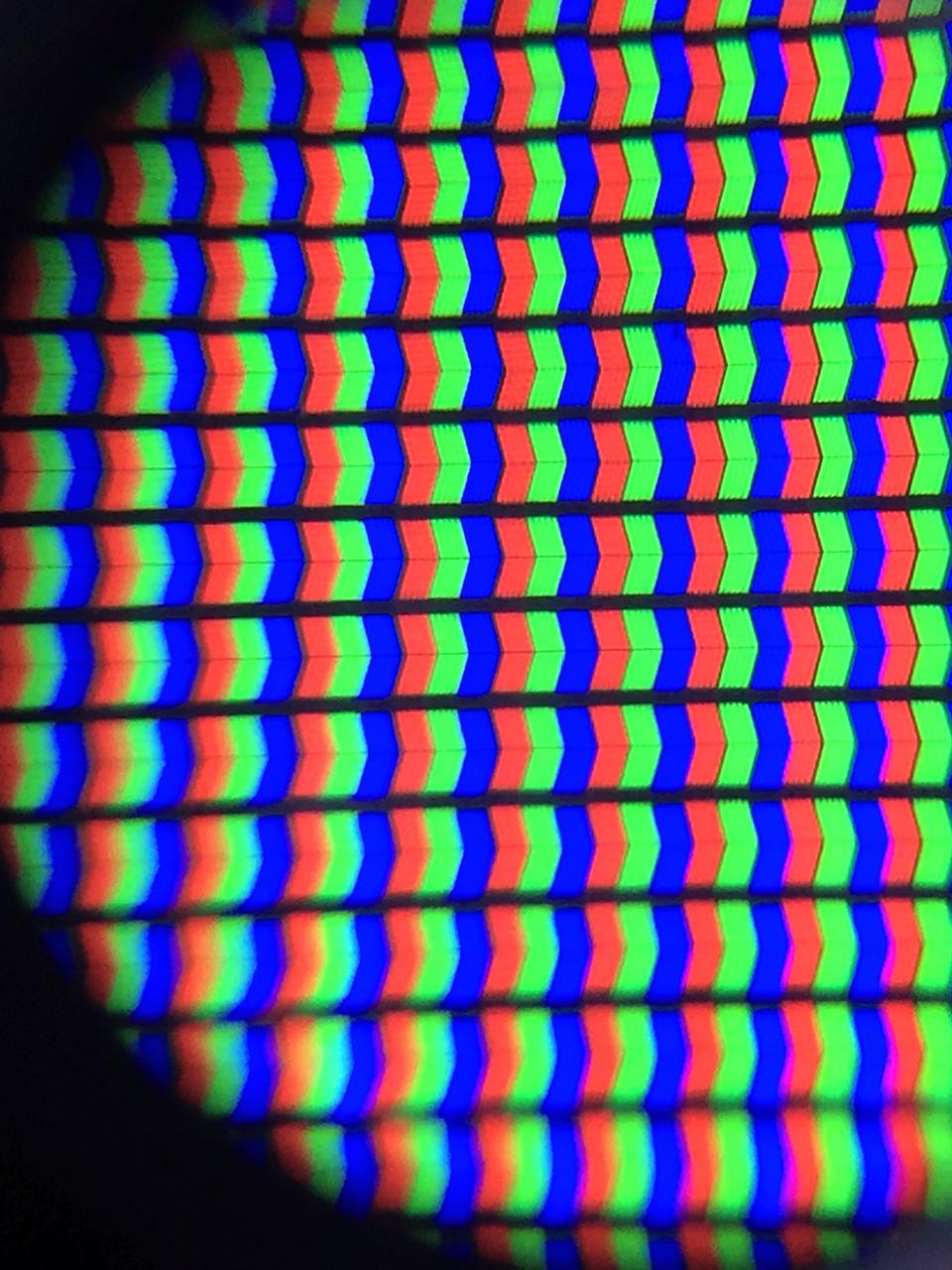

再具体点,像素长什么样?走到你家的电视屏幕面前盯着看(记得先打开电视呀),就会看到许多红绿蓝相间的小格子(有的还会有白点),下面的是用显微镜拍的,肉眼直接看的可能没这么清楚。

而你再退回到沙发上看电视时,是看不到这些小像素的,但你要记得那些像素是存在的啊,下面会用到。另外常说的分辨率是指像素数量的多少,而 PPI、视网膜屏等概念是表示像素排布的密集程度。

想像一下普通打印机(特别是老式的针式打印机更利于观察)在纸上打印图像,其实是喷头在每个像素点喷涂不同数量的碳粉颗粒实现显示不同图像。也许你盯着刚打出来的文件使劲看了半天会说我怎么看不到一个个像素呀,那是因为打印机的像素非常之密集(也就是 PPI 非常高),密集到人眼看不出来。但不代表那些像素不存在(这就是上面电视的例子中提示你要记得的),其实超市的小票有时候用的打印机不怎么高级,能看到像素点。

再来看看电子墨水屏,同样是密布着许多小像素,每个像素是相对独立的单元,可以理解为一个个独立的小盒子,每个小盒子里面有许多电子墨水颗粒,电子墨水嘛,可以由电信号控制参与显示的墨水颗粒的多少,这样就可以实现显示不同的图像。电子墨水和纸上的碳粉颗粒非常相似,只不过后者一旦打到纸上了就没法修改,而电子墨水可以由电信号控制反复修改显示不同画面。

电子墨水和普通纸的理相似,最终显示效果很接近,所以也称为“电子纸”,而由其作为显示器的阅读设备称为“电纸书”,在本文的语境中提到的“电子纸”、“电纸书”、“电子墨水屏”都请理解为同一个概念:像纸一样的电子显示屏。

当然其缺点也有,还挺明显:

1、只能显示黑白图像,灰阶也只有 16 阶(就是说黑、白、灰、很灰、不算灰、其他灰等加起来一共有 16 种),

2、刷新速度慢,目前最快只能做到 10Hz 左右,一般认为 10Hz 的视频图像是很难让人眼感觉流畅的(流畅与否的阈值很难给出,但 24Hz 是足够流畅的,这就是以前电影胶片的播放速度),也就是说你会感觉到画面的卡顿和拖尾,而液晶显示器可以轻松做到 60Hz。硬件短时间内没法优化,通过软件算法优化可以做提升,但是效果还是很有限。所以电子纸只适合显示静态图像,不适合视频。

3、其实即使第 2 条的刷新速度达到了 24Hz 其依然不适合播放视频,因为还有一个寿命的问题,也就是说电子墨水颗粒的运动次数是有限制的,如果一秒 24 帧,一小时 3600 秒,一天 24 小时,估计看不了多久就会显示效果不佳了。但是,用来显示静态图像是足够了,所以 Kindle 结合亚马逊丰富的电子书资源真是一个很棒的移动图书馆。

4、黑暗环境下无法使用。不过为了改善这个问题目前有很多电纸书会在电子纸上面加装一层发光层,俗称“前光”(区别于液晶显示屏使用的“背光”)

5、尺寸比较小,价格比较贵。目前量产的最大尺寸是 13.3 寸,卖 4000 左右,即使是便宜的 6 寸也要卖 500 左右 。我觉得性价比很低的问题主要是现在的市场太小,导致原材料和设备的成本下不来,竞争不够激烈,研发投入不足等综合造成的。

不过这些缺点在他的护眼优点面前都不是问题(价格可能是个问题^_^)。

优点:

1、很省电,画面需要刷新的时候才耗电,不刷新不耗电。所以 kindle 宣称充电一次可以正常使用 2-3 周(当然是在不开前光的情况下)。终于不用像手机一样要给它配个媳妇:充电宝了。

2、最重要的一条:护眼,之前解释过了。可能有的朋友还是会追问为什么像纸了就护眼呢,或者液晶显示屏怎么就伤眼了呢?

真正原理应该是比较复杂且没有明确定论的。我今天只从一个角度猜测如下,仅供参考:

从人类长期进化的角度来看,其绝大多数时候能看到各种物体的过程都是太阳光照到物体上,再反射进入人眼。这里说的绝大多数时候是指从有人类以来算起,所以别讨论啥灯泡和煤油灯了。

上面需要注意三点:

1、经过漫长的进化,人眼的内部结构变得最适应太阳光,也就是说看到太阳光会觉得比较舒服自然,所以现代任何的灯光和显示设备的光谱最好是和太阳光的接近。而电子纸反射的就是太阳光当然看上去比较舒服。液晶显示屏的光谱和太阳光差别较大,而且很不幸其含有比较强的蓝光成份,而蓝光对人眼的伤害比较大(所以世面上会出现各种防蓝光膜,但是把蓝光滤掉了之后颜色又会变得怪怪的)。

2、古人看到的都是不会发光的物体,它们反射太阳光是一种漫反射,也就是会把太阳光反射向各个角度(所以我们从不同角度都会看到路边的石头),电子纸和纸都是类漫反射的,眼睛看上去比较习惯。液晶显示器则自己会主动发光,其中蓝光成分还挺多,人眼看上去会很刺眼。而且许多低阶显示器还会有频闪,对眼睛的伤害更大。

3、可能还有一个亮度的问题,多数时候电脑和手机的液晶显示器都太亮了,久而久之光线对人眼的刺激就成了个问题。

说完理论,再谈下实验:经过对比实验以及大量使用者的反馈,人看电纸书之后眼睛的感觉确实比看液晶显示屏的要舒服很多。最直接的例子就是本文使用电子纸显示屏码了 3 个多小时字了眼睛的感觉明显要比用笔记本液晶屏的时候舒服很多。

接下来是应用

1、首先就是之前提到的 kindle,因为电子纸最适合显示静态图文内容,那当然是最适合做数字图书嘛,而且电子化的可以轻松实现电子笔记、电子书签、数据联网等扩展功能。

2、作为电子货价标签、智能手表的显示屏,不过这个应用的不算多。

3、有人会想:既然这玩意很适合显示静态的文字和图像,那我是不是还可以把它用在手机和电脑上,哪怕是作为副屏,这样起码看文字内容的时候会舒服一点,对于许多看论文、稿件等比较多的朋友是个福音。

目前还真有几款双屏手机:前面是一块普通 LCD 或者 OLED 屏,背面是一块电子墨水屏,这样用电子墨水屏看看新闻和长文章还不错。代表产品有 yota phone,俄罗斯产,曾是普京送给 xi.哒,da(就是这三个字,是微信把我屏掉的敏感词,想哭还是想笑?)的礼物,国内的海信 A2。

4、当然许多朋友不会满足于此的,他们还想用电子纸来打字呢,这对许多文工作者来说至关重要。于是乎坊间出现了几种方案:

4.1、许多安卓系统的电纸书有蓝牙功能 ,再买个蓝牙键盘,或者通过 OTG 方式接个有线键盘打字。我用我手头的文石电纸书试过,可惜滞后感非常明显。也曾用蓝牙键盘连接响应速度略快的 yota phone2,但是盯着一个 4.7 寸手机打 字想想都觉得憋屈。

4.2、通过刷机、远程桌面软件等把电纸书和电脑连接,速度依然不乐观。

这些方法,有一个作家都想到了也都试过了,但没找到合适的怎么办?他的选择是自己做,于是乎有了这个高大上的名叫大上的公司,制作了一款 13.3 寸的电子纸电脑显示器,可以通过 HDMI 接口直接接收电脑的视频信号,这是解决信号传输方面延迟的很重要一步。

也许有朋友会问这玩意不是不适合显示视频吗,那你怎么做电脑显示屏?那就只做副屏呗,用来打字看论文很不错呀。还有相应的电脑端软件配合使用,做到既优化了显示效果,又保护了电子纸这种特殊的显示设备。本文就是使用此款显示器敲出来的,整体使用流畅度、清晰度、舒适度等方面很不错。而且许多人还用它来写代码、处理电子表格、看股市行情等。

话说,大上公司应该给我一笔广告费呀,哈哈。

小小补充:还有一些特殊的液晶显示屏可以实现全反射(及漫反射)、半透半反等护眼显示功能,包括还有 pixel Qi 这样可以切换显示模式的特殊设备,可惜都非常小众,而且也存在各种各样的问题,基本主流厂家都已经放弃好多年了。

后记:

不知不觉讲了这么多,作为一个显示行业从业人员,有时候会很感慨显示设备设计时要考虑的第一个问题难道不该是保护眼睛吗,也许我们已经做了许多,但是还远远不够。一方面是使用电脑手机的人越来越多眼症患者随之越来越多,另一方面却是护眼技术没有多大进步(故意炒作概念的倒是不少),所以希望大家在炒过高色域、高分辨率、3D、VR 等概念之后重新再重视起护眼这个功能来,那将是造福大众的事情。

如果你觉得你的眼睛已经一刻也不想等了,至少先考虑买个 kindle 吧,或者直接减少用眼时间。如果你已经有 Kindle 了,不妨再多关注一下本公众号“不止技术流”,或添加我的微信号 kakalongcn,我为你准备了两个实用的微信公众号阅读小工具(公众号的菜单中有):

1、导出某个公众号的所有历史文章。

2、每天将你关心的几个公众号的文章整理成合集远程推送到你的 kindle 上。

我是不是很贴心呀^_^

本文主要是介绍性内容,关于大上的详细使用报告我多使用几天后再给出,大家若有关心的问题欢迎留言交流。另外本文部分内容可能会有更正,所以也请留意留言区的内容。
